雙頻版7697開發板-Circus 7697D 2.4G/5G雙頻(相容於LinkIt 7697)

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

【簡介】

雙頻版7697-Circus 7697D 2.4G/5G (相容 LinkIt 7697) 特別增加連接5GHz Wi-Fi頻段功能，相較2.4Ghz擁有干擾較少、速度更快的優點，並完全相容之前的LinkIt 7697，使得使用者在製作IoT專案上有不同的選擇。 搭載MT7697D 晶片，整合雙頻Wi-Fi、低功耗藍牙、搭載具有浮點運算單元的ARM® Cortex®- M4處理器和RAM，還內建一個輸出功率高達10dBm的功率放大器，在所有的同級競品中，擁有最高的集成度，並支援許多週邊介面，包括：UART、I2C、SPI、I2S、PWM、IrDA、輔助ADC，以及嵌入式SRAM/ROM。此外，MT7697D支援低功耗藍牙(BLE)，尤其在iOS設備上，可實現高達160字節的最大傳輸單元。 非常適合家用電器、家庭自動化、小型智能設備、物聯網設備的橋接器(bridges)與連接雲端服務等多種應用。 搭配聯發科技提供的免費雲平台 MCSLite (離線版，開源)，可以快速學習和實作整套互動式物聯網應用。 在Android或是iOS環境，可安裝應用程式LinkIt Remote，就可以直接連線控制。

【相關線上資源】

LinkIt 7697 BlocklyDuino 使用指南 LinkIt 7697 - Arduino IDE 開發指南 CAVEDU 技術部落格 均一教育平台

【功能特色】

❋ 基於ARM Cortex-M4 的 MT7697 系統單晶片，時脈 192MHz。 ❋ 擁有 352 KB RAM ❋ 4MB 外接快閃記憶體 ❋ 同時支援 Wifi 802.11 b/g/n 和 Bluetooth LE 4.2 雙通訊功能 ❋ 主要軟體支援FreeRTOS 與Arduino LinkIt 7697 是以MediaTek MT7697 系統單晶片SoC. 為核心的開發板，支援Wi-Fi 與Bluetooth Low Energy( BLE)通訊功能。您可使用GCC、IAR embedded workbench 或 KEIL uVision 來編寫原生的 LinkIt SDK。或者可採用相當普遍的 Arduino IDE (已經幫入門使用者架好了) 來編寫 Arduino 草稿碼並運用周邊驅動程式與函式庫。

模組	wrtnode^7 (wrtnode.com)
晶片	MT7697 Cortex-M4 with FPU @ 192Mhz
RAM	352 KB
Flash	4 MB
Wi-Fi	802.11 b/g/n (2.4G/5G)
Bluetooth	4.2 LE
尺寸	48x26 mm
作業電壓	3v3
輸入電壓	5v (microUSB)
USB2UART	CP2102N

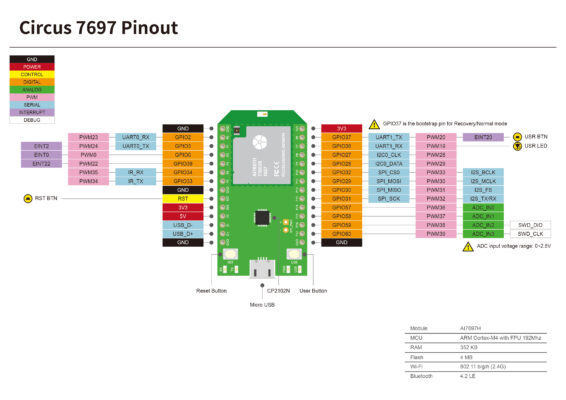

周邊介面	GPIO x18 UART x2 I2C x1 SPI x1 PWM x18 EINT x4 ADC x4 (0~2.5V) IrDA x1 I2S x1
除錯介面	SWD x1

【開發硬體配置】

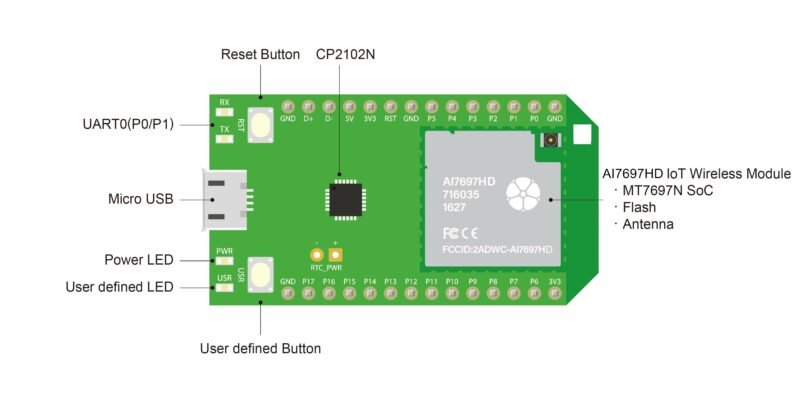

RST 按鈕：按下就會重新啟動開發板 USR 按鈕：板子上內建的輸入按鈕 UART RX LED：序列埠往板子傳資料時會閃爍 UART TX LED：序列埠往 PC 傳資料時會閃爍 Micro-USB 透過 Micro-USB 線和電腦連接，主要用於下載程式和透過序列埠來列印 logs
