Gravity: 類比式總溶解固體(TDS)感測器 Analog TDS Sensor/Meter for Arduino

總溶解固體 ( Total dissolved solids , TDS )

根據環境部的全國環境水質監測資訊網的名詞解釋 TDS為在水中溶解的固體物質總量（包括溶解性碳酸氫離子、氯鹽、硫酸鹽、鈣、鎂、鈉與鉀等；揮發及非揮發性固體）。其濃度會影響飲用水之可口度。 https://wq.moenv.gov.tw/EWQP/zh/Encyclopedia/NounDefinition/Pedia_07.aspx

接線圖

注意：

1.探頭不能在攝氏55度以上的水中使用。 2.探頭不能太靠近容器邊緣，否則會影響讀數。 3.探頭的頭部和電纜是防水的，但連接器和信號發射板不防水。 請小心。

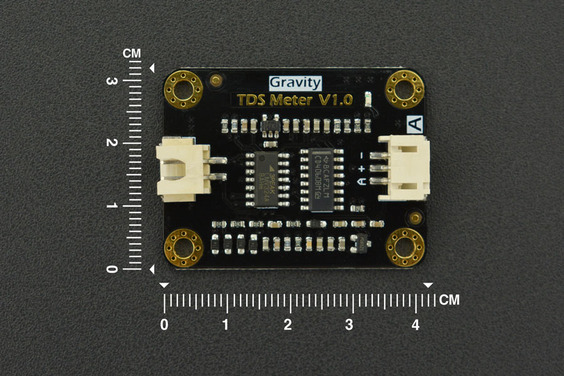

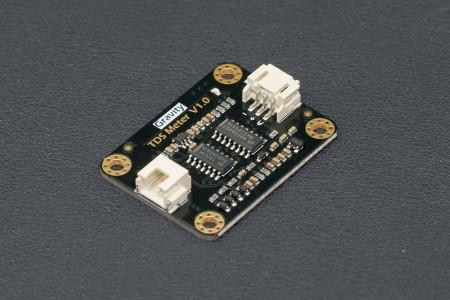

訊號轉換板

• Input Voltage: 3.3 ~ 5.5V
• Output Voltage: 0 ~ 2.3V
• Working Current: 3 ~ 6mA
• TDS Measurement Range: 0 ~ 1000ppm
• TDS Measurement Accuracy: ± 10% F.S. (25 ℃)
• Module Size: 42 * 32mm
• Module Interface: PH2.0-3P
• Electrode Interface: XH2.54-2P

TDS 探頭

• Number of Needles: 2
• Total Length: 83cm
• Connection Interface: XH2.54-2P
• Color: Black
• Other: Waterproof Probe

DFROBOT說明與範例

https://wiki.dfrobot.com/Gravity__Analog_TDS_Sensor___Meter_For_Arduino_SKU__SEN0244

液體感測器選用指南

https://robotkingdom.com.tw/2022/02/18/gravity-liquid-sensor-selection-guide/
