LinkIt™ Smart 7688 開發板
NT$450有貨 18
前往購物車 →(結帳將於 S08 開放)
智慧型和聯網化的居家與辦公室裝置正在改變人們與空間的互動方式。 透過網頁瀏覽器，無論您在地球的哪一個角落都可以與這些空間產生互動。 以 IP 攝影機、監控設備、智慧家電和機械設備來說，為了提供這些先進的特性和功能，搭配功能完整的作業系統、充足的運算能力和豐富的記憶體空間，是不可或缺的條件。 而聯發科技 LinkIt™ Smart 7688 開發平台正滿足了這些必要的條件。
商品說明
使用 MT7688AN 作為微處理器 (MPU) 。 支援 Python、Node.js 和 C 語言開發。
功能特點

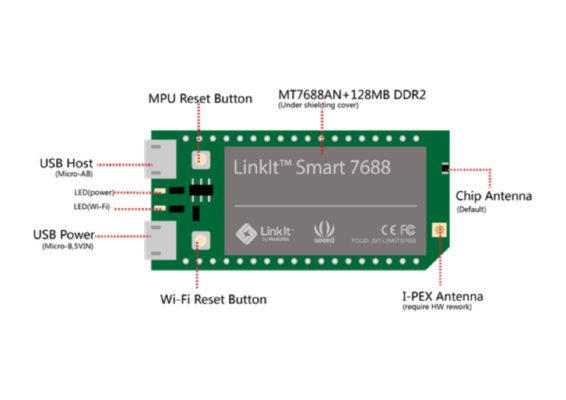

◎MT7688AN 系統級晶片是該開發平台的核心，它提供高效能的 802.11n 1T1R Wi-Fi和各種周邊連接能力。
◎LinkIt Smart 7688 開發平台使用 OpenWrt 作業系統，預設安裝了許多物聯網裝置開發常用的套件，也包含了多種程式語言的支援，例如 Python、Node.js (Javascript) 和 C 語言。
◎ 支援 Wi-Fi、USB host 和 SD 卡。

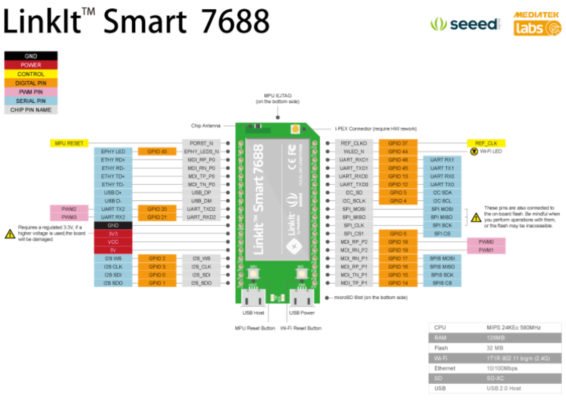

◎接腳提供的規格包含： PWM、I2C、SPI、I2S 和 UART (Lite)。
| 項目 | 功能 | 規格 |
| 尺寸 | 56mm x 26mm x 18mm | |
| 微處理器 (MPU) | 晶片組 | MT7688AN |
| 核心 | MIPS24KEc | |
| 時脈 | 580MHz | |
| 工作電壓 | 3.3V | |
| 記憶體 | 快閃（Flash） | 32MB |
| 隨機動態記憶體（RAM） | 128MB DDR2 | |
| 電源 | USB Power | 5V (USB micro-B) |
| VCC | 3.3V (Pin Breakout) | |
| GPIO | 接腳數量 | 22 (MT7688AN) |
| Voltage | 3.3V | |
| PWM | 接腳數量 | 4 (MT7688AN) |
| 電壓 | 3.3v | |
| 最大解析度 | 7 bits (customizable) | |
| Maximum Frequency@Resolution | 100kHz@1-bit50kHz@2-bit / 25kHz@3-bit 12.5kHz@4-bit / 6.25kHz@5-bit3.125kHz@6-bit / 1.5625kHz@7-bit (Standard mode) | |
| Maximum Frequency@Resolution | 40MHz@1-bit20MHz@2-bit / 10MHz@3-bit 5MHz@4-bit / 2.5MHz@5-bit1.25Mhz@6-bit / 625kHz@7-bit (Fast mode) | |
| 外部中斷 | 腳位數 | 22 (MT7688AN) |
| SPI | Set count | 1 (MT7688AN) |
| Pin numbers | P22, P23,P24 (Shared with on-board flash), P25 | |
| 速度 | 104Kbps~26Mbps | |
| SPI Slave | Set count | 1 (MT7688AN) |
| Pin numbers | P28, P29, P30, P31 | |
| Max. Speed | 25 MHz | |
| I2S | Set count | 1 (MT7688AN) |
| Pin numbers | P10, P11, P12, P13 | |
| I2C | Set count | 1 |
| Pin numbers | P20, P21 | |
| 速度 | ||
| UART Lite | Set count | 3 (MT7688AN) |
| Pin numbers | P8, P9, P16, P17, P18, P19 | |
| Max. Speed | 0.5Mbps | |
| USB Host | Set count | 1 (MT7688AN) |
| Pin numbers | P6, P7 | |
| Speed | Micro-AB | |
| 通訊 | Wi-Fi | 1T1R 802.11 b/g/n (2.4G) |
| Ethernet | 1-port 10/100 FE PHY | |
| Pin numbers | P2, P3, P4, P5 | |
| 儲存媒體 | SD卡 | Micro SDSDXC |
