DFROBOT-OV9281 適用於 Raspberry Pi 4B / 5 的全域快門相機模組（1MP，FOV 79°）

介紹

全域快門(Global Shutter)相機模組採用OV9281感光晶片，具有3μm x 3μm像素尺寸和OmniPixel3-GSTM技術。全域快門技術可讓所有像素同時曝光，消除運動失真，並增強清晰捕捉快速移動物體的能力。其 1280x800 解析度和 100 萬像素即使在低光源環境下也能確保清晰的影像捕捉，非常適合夜間監控和室內拍攝等照明條件可能不理想的應用。該模組的緊湊設計包括兩條 FPC 電纜，可輕鬆連接到Raspberry Pi，無需額外購買即可快速設定。

全域快門可清晰捕捉移動物體

全域快門使相機能夠捕捉快速移動的物體，例如旋轉的風扇葉片，而不會出現失真或運動模糊。與受「果凍效應」影響的捲簾快門相機不同，全域快門可以一次捕捉完整影像，即使在動態條件下也能確保清晰、不失真的影像。這使得該模組非常適合高速運動應用。

低光性能和高解析度成像

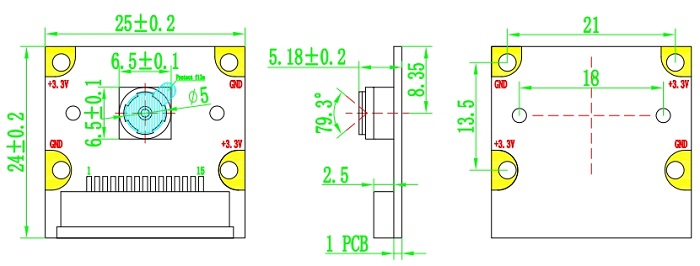

憑藉其 3μm x 3μm 像素尺寸和全域快門技術，該相機在低光源條件下表現出色，可提供其他相機可能難以提供的清晰細緻的影像。定焦、f/2.0 大光圈和整合紅外線濾光片協同工作，可在夜間監看和室內監看等具有挑戰性的照明環境中提供清晰的高品質影像。 [caption id="attachment_10853" align="alignnone" width="700"] OV9281 Global Shutter Camera Module dimension[/caption] 尺寸圖

規格

• 感光晶片：黑白OV9281
• 像素：100萬
• 晶片像素尺寸：3umx3um
• 解析度：1280x800
• 相機類型：黑白
• 快門方式：全域快門
• 對焦方式：定焦
• CMOS尺寸：1/4英寸
• 紅外線濾光片：集成
• 光圈：2.0
• 焦距：2.85mm
• 視場角：79.3°
• 畸變：＜1%
• 介面：MIPI-CSI-2Lane
• 鏡頭尺寸：6.5*6.5mm
• PCB尺寸：38*38mm

出貨明細

• OV9281-79 1MP 全域快門樹莓派相機 x1
• 15針轉15針FPC排線 x1
• 15針轉22針FPC排線x1

原廠說明與範例

https://github.com/DFRobotdl/DFROBOTDL/blob/main/SEN0630/Camera%20Usage%20Tutorial.pdf
