Pi Pico 3.3V 双通道RS485 UART通信轉換模組

規格：

• 品牌：微雪電子
• 工作電壓：3.3V
• RS485收發器：SP3485
• 通訊埠：UART
• 通訊速率：300~500000bps
• 尺寸：52.5 x 21ｍｍ

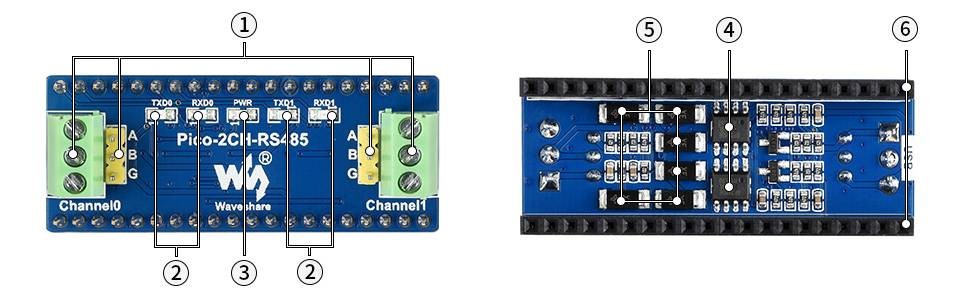

1. 兩路RS485總線接口 2. 串口狀態指示燈

• RXD0/TXD0：Channel 0串口收發指示燈
• RXD1/TXD1：Channel 1串口收發指示燈

3. 電源指示燈 4. SP3485 RS485收發器 5. SNAJ12CA瞬態抑制二級管陣列 6. Raspberry Pi Pico連接埠

• 可接入Raspberry Pi Pico開發板

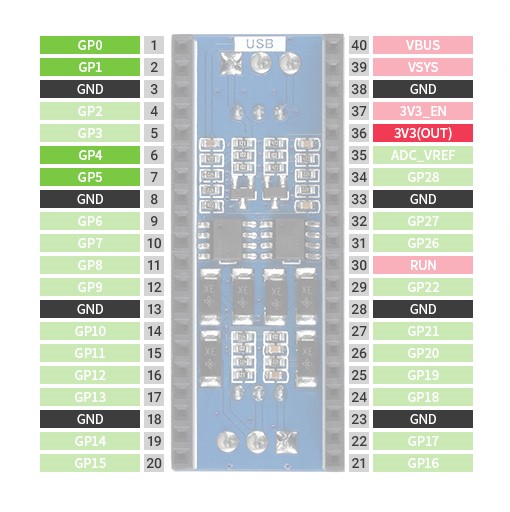

腳位說明

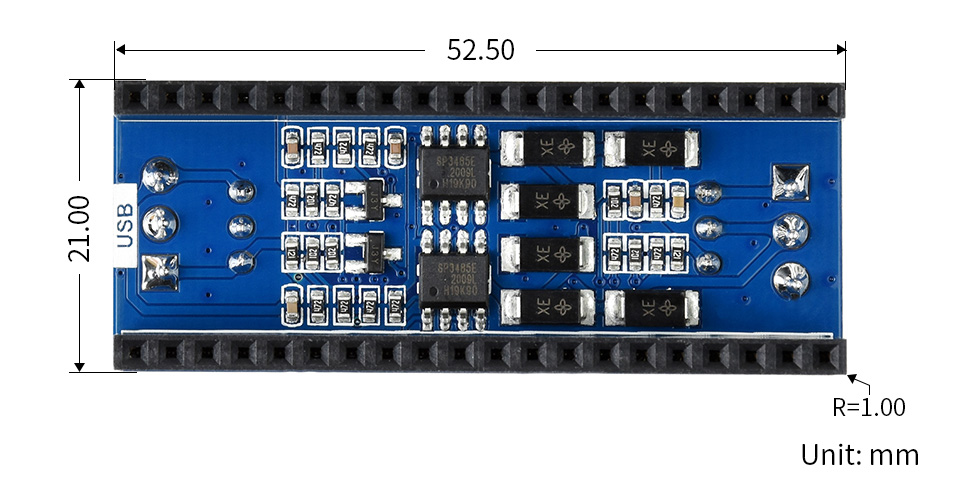

尺寸圖
