WAVESHARE-Pi Pico 8通道繼電器模組

產品特性

• 板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
• 板載光耦隔離，避免繼電器外接高壓電路干擾控制晶片
• 採用優質繼電器，允許接入負載：≤10A 250V AC 或 ≤10A 30V DC

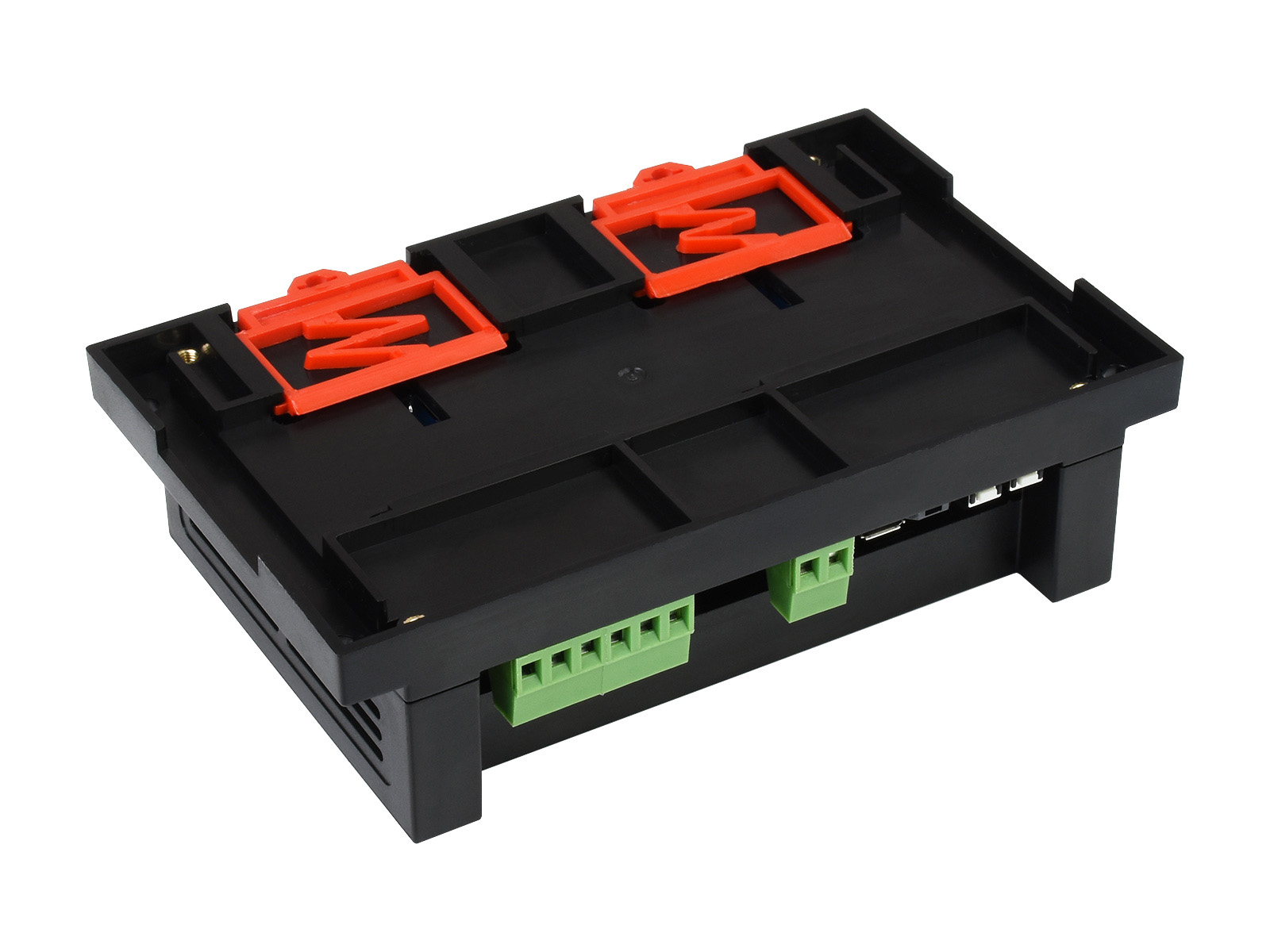

• 導軌式 ABS 保護外殼，方便安裝使用，帶外殼更安全
• 通過彈簧頂針引出 USB 介面和 BOOT 引腳，無需反復拆裝外殼，方便用戶調試
• 外置 1 個 PWR 指示燈，RGB 指示燈和無源蜂鳴器
• 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 MicroPython 等範例程式)



規格：

• 品牌：微雪電子
• 工作電壓：5V
• 通訊方式：USB
• 通訊連接埠：micro USB

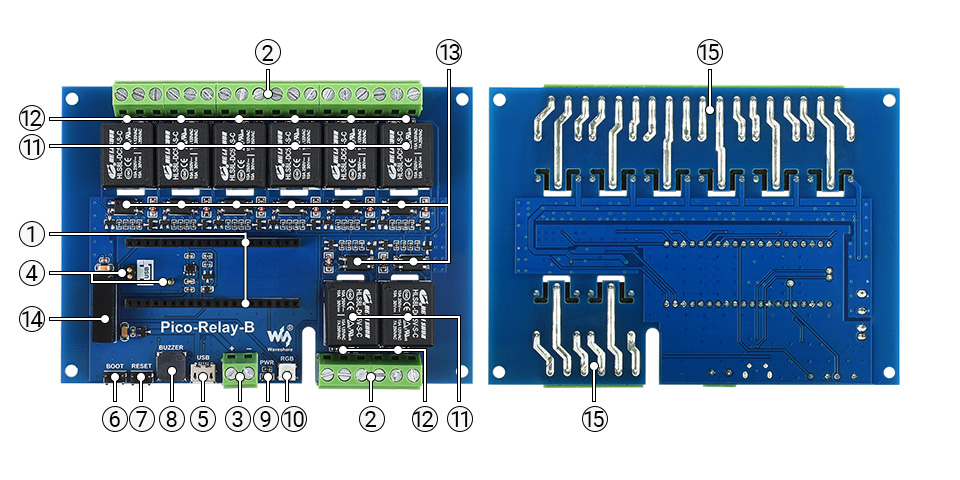

  1. Raspberry Pi Pico 介面 可接入 Raspberry Pi Pico 開發板 2. 繼電器接線端子 方便使用者連接設備 3. 電源接線端子 多個繼電器並聯工作 4. 彈簧頂針 5. USB 通信介面 由彈簧頂針引出 6. 外接 BOOT 按鍵 由彈簧頂針引出 7. 重定按鍵 Pico 重定按鍵 8. 無源蜂鳴器 聲音頻率可控 9. 電源指示燈 10. WS2812 炫酷 RGB LED 11. 8 路優質繼電器 單路繼電器允許接入負載：≤10A 250V AC 或 ≤10A 30V DC 12. 繼電器工作指示燈 13. 光耦隔離 避免繼電器外接高壓電路干擾控制晶片 14. 電源隔離 提供穩定的隔離電壓，隔離端無須額外供電 15. 開窗加錫 支援接入大電流設備

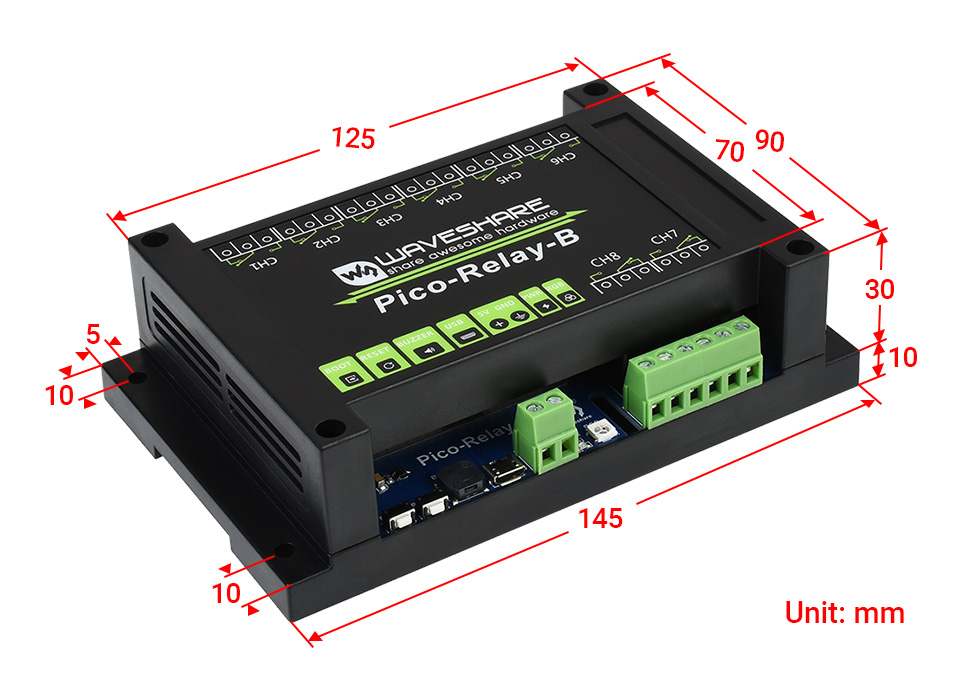

尺寸圖
