商品說明
【擴充板功能】

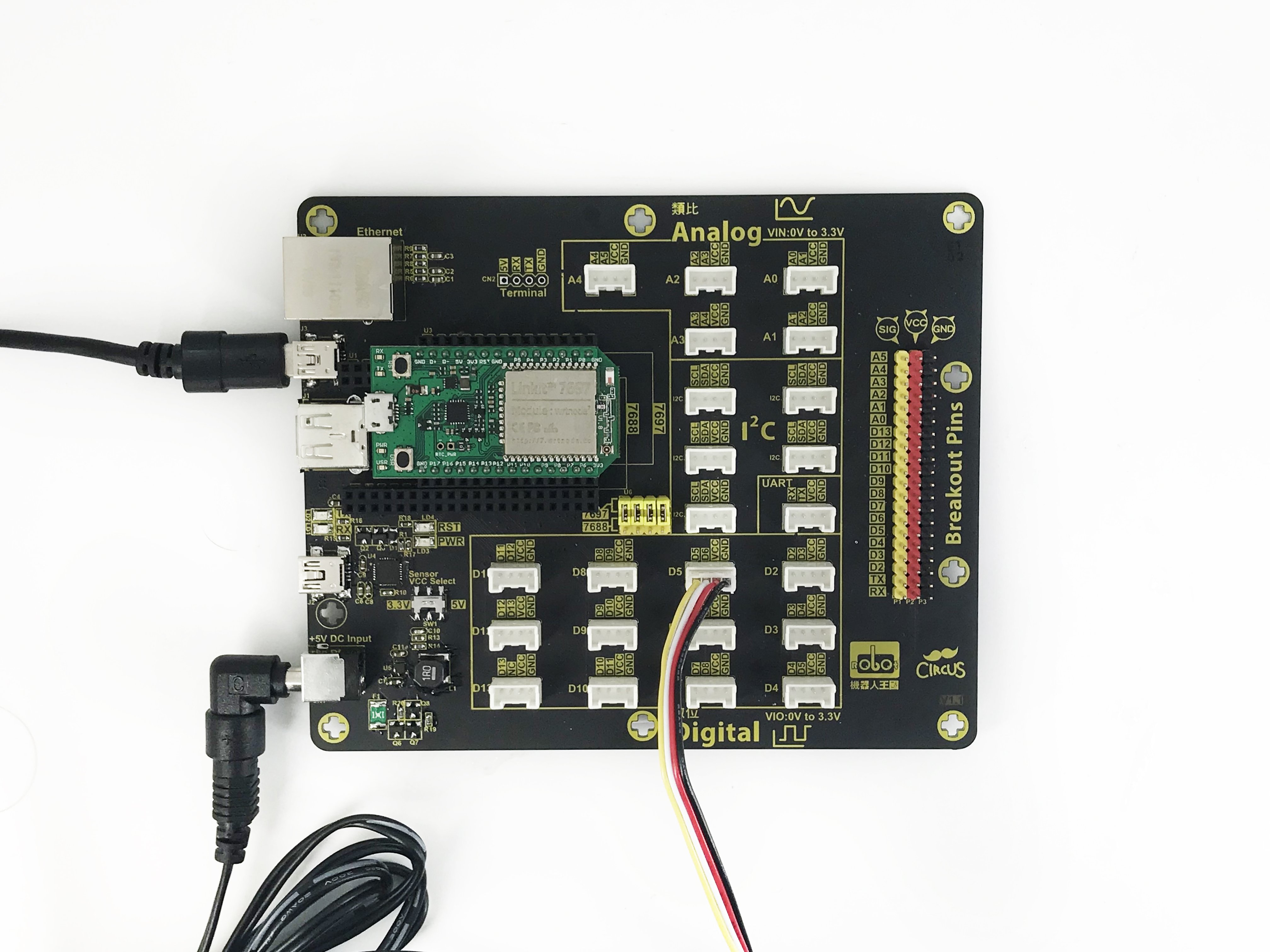

❋支援LinkIt Smart 7688 Duo、LinkIt 7697兩種開發板。
❋ 使用外部供電，讓創意不再受限於開發板的有限電力，可同時使用多個感測裝置，大幅擴展您的揮灑的空間。
❋ 內建USB TTL功能，可進行遠端連線控制。
❋ 安裝孔位搭配樂高積木，組裝更方便。
❋ USB host接頭，可連接隨身碟或Webcam等USB裝置（需搭配LinkIt Smart 7688 Duo）。
【擴充板應用範例】
❋ 使用App Inventor (圖形化Android開發環境)透過Wi-Fi或藍牙來遙控開發板腳位、抓取感測器資料
❋ 快速開發個人化iOS app，使用按鈕、滑桿等介面元件與開發板互動
❋ 使用LINE通訊軟體與開發板互動
❋ 搭配IBM Bluemix雲服務設計對話機器人
❋ 搭配Mediatek Cloud Sandbox雲服務製作機器手臂或門禁系統
❋ 搭配Mediatek Cloud Sandbox Lite離線版雲服務，支援LAN區域網路，方便學校使用
❋ 搭配QNAP QIoT雲服務開發資料儲存與視覺化服務

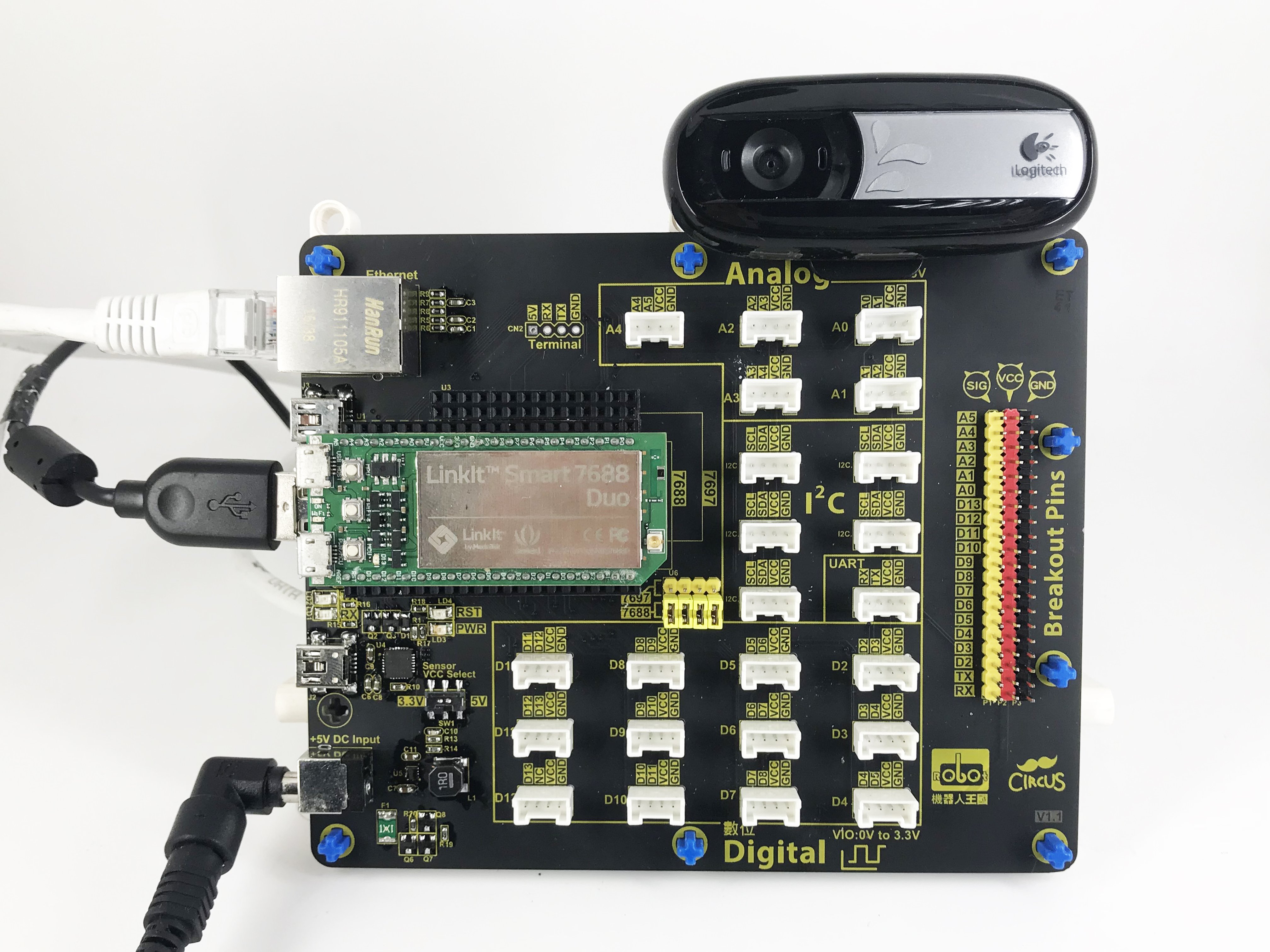

❋ 搭配Webcam作為影像串流中心，製作簡易監控系統
❋ 以上範例皆可提供相關教學說明(建議書籍：實戰物聯網 LinkIt Smart 7688 Duo)

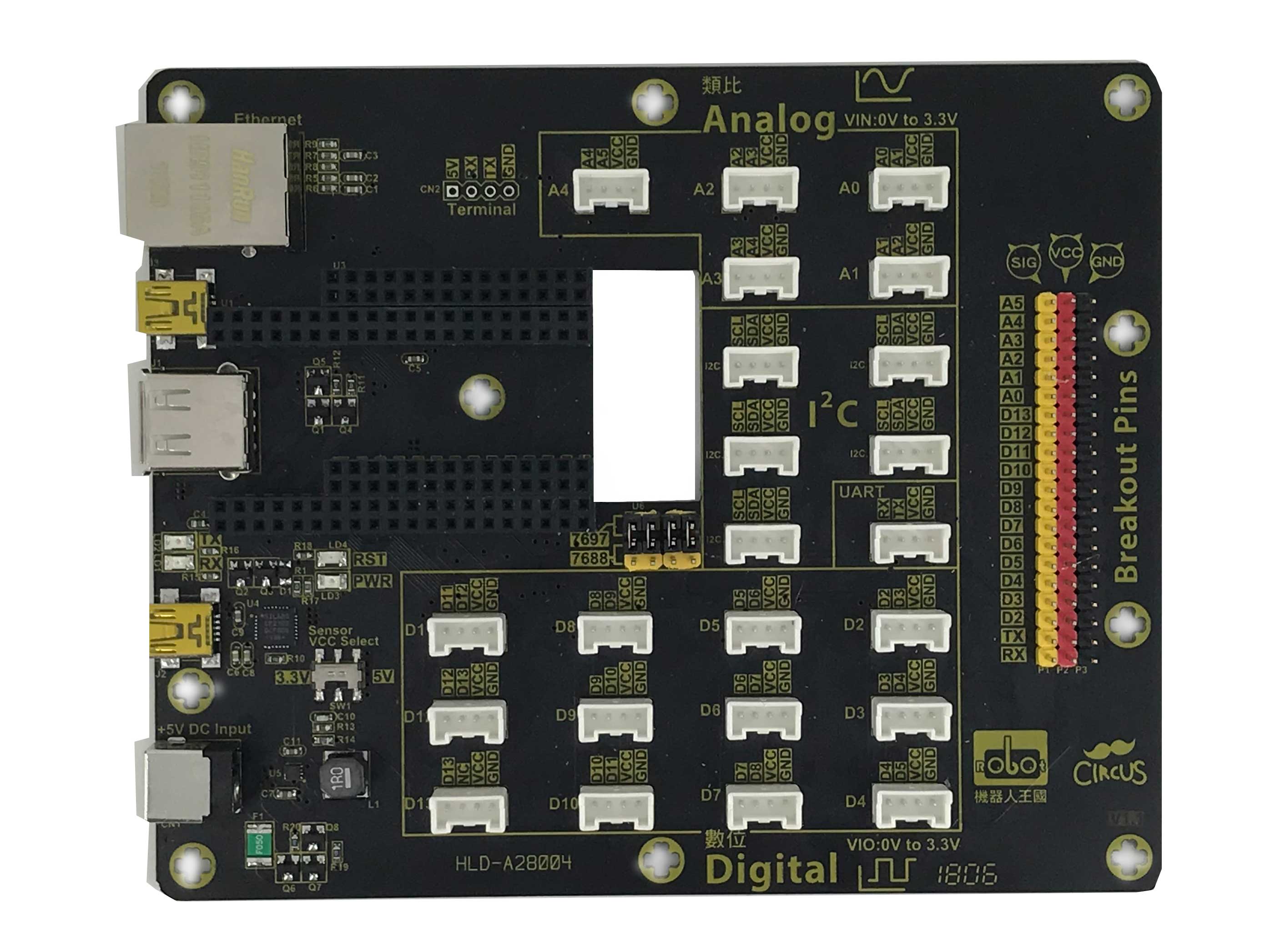

【硬體規格】
❋ 相容於Circus、Seeed Grove接頭、DFRobot 3Pin排線相關感測器
❋ 使用5V1A變壓器（選配）
❋ Jumper排針，可使用杜邦線外接其他感測器：12組數位、5類比、5個I2C、1個UART
| 項目 | 說明 | 備註 |
| 外觀尺寸 | 138 mm X 144 mm | |
| 重量 | 88g | |
| 外部供電 | 5V 1A | |
| 工作電壓 | 5V | |
| Grove數位連接埠 | 12個 | |
| Grove類比連接埠 | 5個 | |
| Grove I2C連接埠 | 5個 | |
| 3Pin排插連接埠 | 20組 | 可外接它牌感測器 |
| RJ-45網路連接埠 | 1個 | 限定LinkIt 7688 Duo |
| USB轉TTL | 1個 | 限定LinkIt 7688 Duo miniUSB接頭 |
| USB HOST接頭 | 1個 | 限定LinkIt 7688 Duo USB Type-A |
